電動閘板閥和電動閘閥區別
[ 2021-07-16 ]
閘板閥和閘閥有何區別呢？電動閘板閥和電動閘閥區別在哪呢？

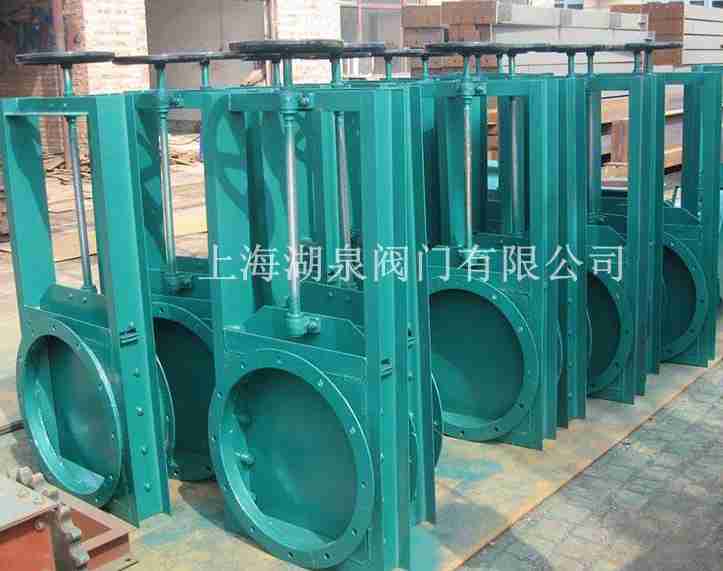

首先結構形式不同.用途也不一樣.閘閥可以用來控制流量.可以經常起閉.但是起閉速度慢. 而板閥不能用來控制流量,不易作為調節閥來使用.不宜經常起閉.但是起閉速度比較快.而且板 閥手丙有卡槽,不會受到震動或水流沖擊影響閥門開度的大小。
1、閘閥類型代號為Z;
2、閘閥結構形式代號，0-彈性閘板，1-明桿楔式單閘板閥，2-明桿楔式雙閘板閥，3-明桿平行式單閘板閥，4-明桿平行式雙閘板閥，5-暗桿楔式單閘板閥，6-暗桿楔式雙閘板閥，7-暗桿平行單閘板閥，9-暗桿平行雙閘板閥;
電動閘板閥是最常用的截斷閥門之一，主要用來接通或截斷管路中的介質，閥瓣為直上直下的板型密封面。而閘閥指的是閘板閥眾多閥門中的一個種類，按閘板閥的結構形式可以分為明桿和暗桿，明桿指的是閥桿的傳動內螺紋在閥體的外部，可以很直觀的根據閥桿的運動方向和位置判斷閥板的啟閉和位置，需要較大的安裝控件，暗桿閘板閥是指傳動內螺紋位于閥體的內部，在啟閉過程中，閥桿只做旋轉運動，閥板在閥體嫩升降，因此所需要的安裝控件相對較小，按密封面可分為硬密封和軟密封，硬密封多數使用在高溫高壓的介質流體中，軟密封形式的在水處理等低壓常溫中廣泛使用。
閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：單閘板、雙閘板和彈性閘板
單閘板的結構(圖1)較簡單，但楔角的加工精度要求較高，易發生卡緊、擦傷現象；
雙閘板(圖2a)的結構對楔角精度要求較低，閘板不易楔死，但結構較復雜；
Z41Y-16、DN150即為單閘板法蘭閘閥，公稱通徑150，密封面材料為硬質合金。而Z42-16、DN150則是雙閘板閥，其它參數完全一樣。從外觀上也能粗判一下，雙閘板閥門密封突起部分要大于單閘板。
首先結構形式不同.用途也不一樣.閘閥可以用來控制流量.可以經常起閉.但是起閉速度慢. 而板閥不能用來控制流量,不易作為調節閥來使用.不宜經常起閉.但是起閉速度比較快.而且板 閥手丙有卡槽,不會受到震動或水流沖擊影響閥門開度的大小。
1、閘閥類型代號為Z;
2、閘閥結構形式代號，0-彈性閘板，1-明桿楔式單閘板閥，2-明桿楔式雙閘板閥，3-明桿平行式單閘板閥，4-明桿平行式雙閘板閥，5-暗桿楔式單閘板閥，6-暗桿楔式雙閘板閥，7-暗桿平行單閘板閥，9-暗桿平行雙閘板閥;
電動閘板閥是最常用的截斷閥門之一，主要用來接通或截斷管路中的介質，閥瓣為直上直下的板型密封面。而閘閥指的是閘板閥眾多閥門中的一個種類，按閘板閥的結構形式可以分為明桿和暗桿，明桿指的是閥桿的傳動內螺紋在閥體的外部，可以很直觀的根據閥桿的運動方向和位置判斷閥板的啟閉和位置，需要較大的安裝控件，暗桿閘板閥是指傳動內螺紋位于閥體的內部，在啟閉過程中，閥桿只做旋轉運動，閥板在閥體嫩升降，因此所需要的安裝控件相對較小，按密封面可分為硬密封和軟密封，硬密封多數使用在高溫高壓的介質流體中，軟密封形式的在水處理等低壓常溫中廣泛使用。
單閘板的結構(圖1)較簡單，但楔角的加工精度要求較高，易發生卡緊、擦傷現象；
雙閘板(圖2a)的結構對楔角精度要求較低，閘板不易楔死，但結構較復雜；
Z41Y-16、DN150即為單閘板法蘭閘閥，公稱通徑150，密封面材料為硬質合金。而Z42-16、DN150則是雙閘板閥，其它參數完全一樣。從外觀上也能粗判一下，雙閘板閥門密封突起部分要大于單閘板。
