產品名稱：pq940x-10c電動偏心半球閥[ 2021-03-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

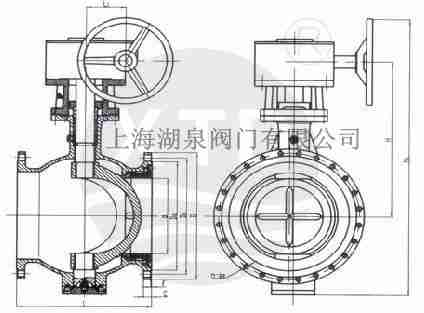

結構圖片

一、pq940x-10c電動偏心半球閥產品介紹

上海湖泉閥門有限公司pq940x-10c電動偏心半球閥采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。PQ940偏心半電動球閥結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，最大可調比為100:1。它適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。pq940電動偏心半球閥和偏心半球閥是同屬一個類型的電動閥門，區別在它的動力源，偏心半球閥是球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。它是利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮校y座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

二、pq940x-10c電動偏心半球閥產品特點

1、本產品獨創雙杠桿浮力傳動，使球體浮力傳動得到倍數增長，密封壓力高度≤6KG以上。并配合L型閥蕊穩定傳動，全面解決浮球閥蕊受力不平衡易失效現象，確保浮球閥的工作穩定可靠性。
2、pq940x-10c偏心半電動球閥帶液面調節功能：為使消費者在無需更改管道配置的情況下可方便控制水箱液位高度，加入液位調節齒輪桿組，使水箱液面在調節桿長度范圍內可任意調整，以滿足不同情況的需要。

三、pq940x-10c電動偏心半球閥產品主要性能參數

公稱壓力MPa	1.0	1.6	2.5	4.0
閥門強度試驗壓力MPa	1.5	2.4	3.8	6.0
閥門密封試驗壓力MPa	1.1	1.8	2.8	4.5
適用溫度℃	≤425℃ ≤325℃常溫
主要材質	鑄鋼、不銹鋼
適用介質	煤粉、煤灰、含塵、氣體
法蘭標準	JB/T82.1-94
閥門結構長度標準	GB12221-89

四、pq940x-10c電動偏心半球閥產品主要性能參數

公稱壓力 PN (MPa)	公稱通徑 DN		尺寸
	公稱通徑 DN		L	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
	mm	in	法蘭	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
1.0	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	4-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	24	3	8-23
	250	-	330	390	350	320	-	26	3	12-23
	300	-	390	440	400	368	-	26	4	12-23
	350	-	430	500	460	428	-	28	4	16-23
	400	-	530	565	515	482	-	28	4	16-25
	450	-	580	615	565	532	-	30	4	20-25
	500	-	630	670	620	585	-	30	4	20-25
	600	-	800	480	725	685	-	34	5	20-30
	700	-	900	895	840	800	-	38	5	24-30
	800	-	1000	1010	950	905	-	42	5	24-34
1.6	40
