一、電動插板閥詳細介紹

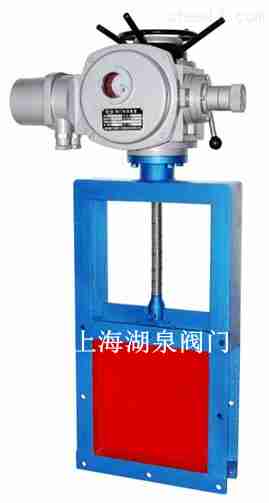

上海湖泉閥門有限公司電動插板閥主要是由電機，減速機，框架，插板，絲杠，鏈條，齒輪，控制器等組成，可采用鏈條式或直連式傳動帶動插板 上下運行，達到開啟與關閉的目的。通常電動插板閥采用法蘭連接分為方形法蘭與圓形法蘭兩個系列，有幾十個規格尺寸可供 選型，也可根據安裝尺寸要求進行定制生產。 方形電動插板閥是一種閘板與閥座始終緊密接觸密封的閥門。方形電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，方形電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。　插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。插板閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。 電液動插板閥適用于建材、冶金、礦山、化工等行業粉塵物料，流量控制的管道和料斗上，是控制粉塵物料流量的理想設備。
電動插板閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，   常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式插板閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板插板閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來密封面的密封，這就是自密封。大部分插板閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以密封面的密封性。插板閥密封結構可以分軟密封、硬密封結構。
二、電動插板閥型號
FDC300×300 插板速度（mm/min）300 行程（mm）300
動力型號XLD-B10-0.55 功 率（kw）0.55 單重（kg）136
電動插板閥型號FDC400×400 插板速度（mm/min）300 行程（mm）400
動力型號XLD-B10-0.55 功 率（kw）0.55 單重（kg）163
電動插板閥型號FDC500×500 插板速度（mm/min）300 行程（mm）500
動力型號XLD-B11-0.75 功 率（kw）0.75 單重（kg）209
電動插板閥型號FDC600×600 插板速度（mm/min）378 行程（mm）600
動力型號XLD-B15-0.75 功 率（kw）0.75 單重（kg）387
電動插板閥型號FDC700×700 插板速度（mm/min）378 行程（mm）700
動力型號XLD-B15-1.1 功 率（kw）1.1 單重（kg）417
電動插板閥外形尺寸表 規格型號 ￠A ￠B ￠C H H A*A B*B C*C H 溫度 電動功率 孔徑 PH6型 300 260 200 100 160 290 250 200 100 ≤300℃ 0.37 8-φ13 PH8型 320 280 220 100 160 310 270 220 100 0.37 8-φ13 PH10型 340 300 240 100 160 330 290 240 100 0.37 8-φ13 PH12型 360 320 260 100 160 360 310 260 100 0.37 8-φ14 PH14型 380 340 280 100 160 380 330 280 100 0.37 8-φ14 PH16型 400 360 300 100 160 400 350 300 100 0.55 8-φ14 PH18型 420 380 320 100 160 420 370 320 100 0.55 8-φ18 PH20型 440 400 340 100 160 440 390 340 100 0.55 8-φ18 PH26型 500 460 400 100 160 500 450 400 100 0.75 8-φ18 PH30型 540 500 440 120 180 540 490 440 120 0.75 8-φ18 PH40型 660 610 500 120 200 660 610 500 120 0.75 8-φ18 PH50型 730 680 600 120 200 730 680 600 120 1.1 12-φ20
關閥：電液推桿驅動彈簧夾緊機構，使閥板脫開，到位后，行走電裝啟動，驅動閥板行走由開到關，到位后，電液推桿反向運動，彈簧夾緊機構自動夾緊到位，關閥結束。開閥則反之，松開夾緊裝置采用電動裝置驅動，通過鏈輪、鏈條與絲桿螺母副連接，驅動波紋管的伸縮來實現閥體密封座夾緊或松開。閥門采用鏈輪式多點夾緊機構，密封圈為雙面密封，安裝于閥板上，密封可靠，方便更換。閥板頂部導軌裝有縱向和橫向移動機構，側面裝有彈簧機構和限位輪。當松開夾緊機構將閥板松開時，彈簧機構頂浮閥板至限位輪。
三、電動插板閥原理圖 1、由閥開啟到閥關閉
　　夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指示燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟
　　夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位(指標燈顯示)，驅動電機動作，帶動閘板作順時針轉動，閘板開啟支位，(指示燈顯示)完成閥門由關閉到開啟的全過程。電動插板閥工作原理手動插板閥是用粉料、晶粒料、顆粒料及小塊物料的流量，輸送量的主要控制設備，螺旋閘門(單向螺旋閘門,雙向螺旋閘門)廣泛用于冶金、礦山、建材、糧食、化工等行業的庫頂、庫底及送料口等，是控制流量變化較大，啟閉頻繁，切斷快速的理想設備。是一種閘板與閥座始終緊密接觸密封的閥門。方形電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，方形電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。
