球閥的結構和特點
[ 2013-07-04 ]
球閥是在旋塞閥的基礎上發展起來的閥門。它的啟閉件是一個圍繞著閥體的垂直中心線做回轉運動的球體，故稱為球閥。
1.球閥的特點
(1)中、小口徑球閥，相對而言結構簡單，體積小，重量輕。特別是球閥的高度遠小于閘閥和截止閥。
(2)流動阻力小：全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線相通，介質流過球閥，相當于流過一段直通的管子，所以在各類閥門中球閥的流動阻力最小。
(3)啟閉迅速，介質流向木受限制；球閥與旋塞閥—樣，啟閉時只需把球體轉動90°，比較方便而迅速。
2.球閥的結構
球閥主要由閥體、球體、密封圈、閥桿及驅動裝置等組成。
(1)閥體；閥體內容納球體和密封圈，并有介質進、出口通道。
(2)球體：球體是球閥的啟閉件，它的表面是密封面，因此要求較高的精度和粗糙度。球體內有圓形截面的介質通道，迥道的直徑通常等于閥的公稱道徑。對于直通球閥，球體上的通道是直通的。
按照球體在閥體內的固定方式，球閥可分浮動球式和固定球式兩種。

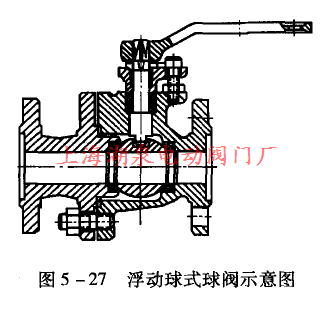

浮動球式球閥如圖5-27所示。球體足可以浮功的，在介質壓力作用下球體被壓緊到比口側的密封圈亡，從而保證密封。它的特點是結構簡單、單側密封、密封性能較好，但由于球面與出口側密封固之間壓緊力較大，所以啟閉力矩也大，一般適用于較小口徑和較低壓力的場合。

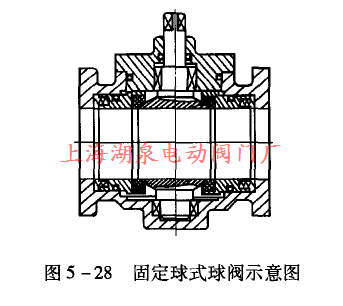

固定球式球閥如圖5-28所示。球體被上下兩端的軸承固定，只能轉動，不能產生水平位移。為了保證密封性，它必須有能夠產生推力的浮動閥座，使密封圈壓緊在球體上，因此它的結構復雜．外形尺寸大。由于球體被軸承固定，介質對球體的壓力是由軸承來承受的，因而密封圖不易磨損，使用壽命長。密封圈與球體間的摩擦力小，啟閉也較省力。一般適用于較大口徑、較高壓力的場合。
1.球閥的特點
(1)中、小口徑球閥，相對而言結構簡單，體積小，重量輕。特別是球閥的高度遠小于閘閥和截止閥。
(2)流動阻力小：全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線相通，介質流過球閥，相當于流過一段直通的管子，所以在各類閥門中球閥的流動阻力最小。
(3)啟閉迅速，介質流向木受限制；球閥與旋塞閥—樣，啟閉時只需把球體轉動90°，比較方便而迅速。
2.球閥的結構
球閥主要由閥體、球體、密封圈、閥桿及驅動裝置等組成。
(1)閥體；閥體內容納球體和密封圈，并有介質進、出口通道。
(2)球體：球體是球閥的啟閉件，它的表面是密封面，因此要求較高的精度和粗糙度。球體內有圓形截面的介質通道，迥道的直徑通常等于閥的公稱道徑。對于直通球閥，球體上的通道是直通的。
按照球體在閥體內的固定方式，球閥可分浮動球式和固定球式兩種。
浮動球式球閥如圖5-27所示。球體足可以浮功的，在介質壓力作用下球體被壓緊到比口側的密封圈亡，從而保證密封。它的特點是結構簡單、單側密封、密封性能較好，但由于球面與出口側密封固之間壓緊力較大，所以啟閉力矩也大，一般適用于較小口徑和較低壓力的場合。
固定球式球閥如圖5-28所示。球體被上下兩端的軸承固定，只能轉動，不能產生水平位移。為了保證密封性，它必須有能夠產生推力的浮動閥座，使密封圈壓緊在球體上，因此它的結構復雜．外形尺寸大。由于球體被軸承固定，介質對球體的壓力是由軸承來承受的，因而密封圖不易磨損，使用壽命長。密封圈與球體間的摩擦力小，啟閉也較省力。一般適用于較大口徑、較高壓力的場合。
