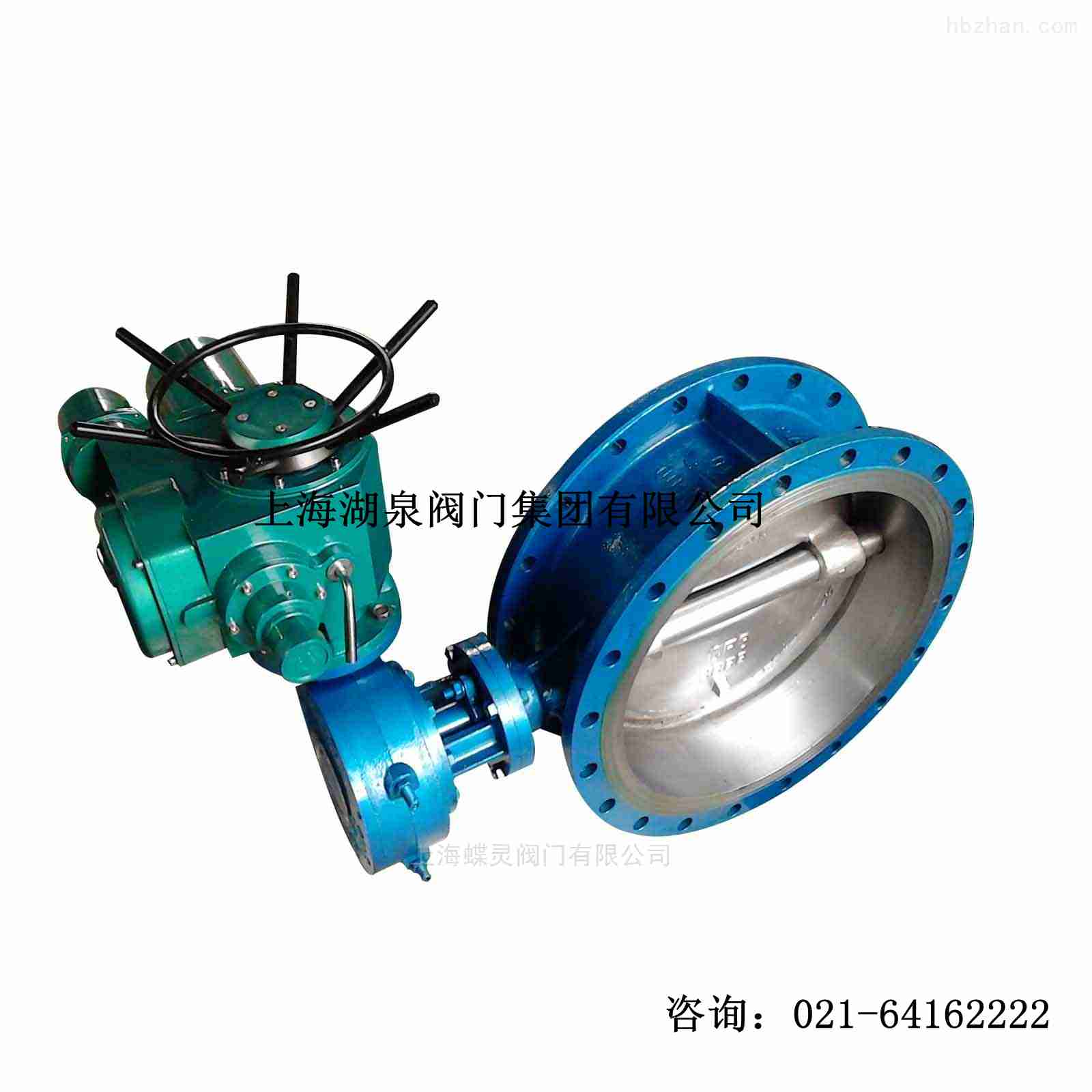

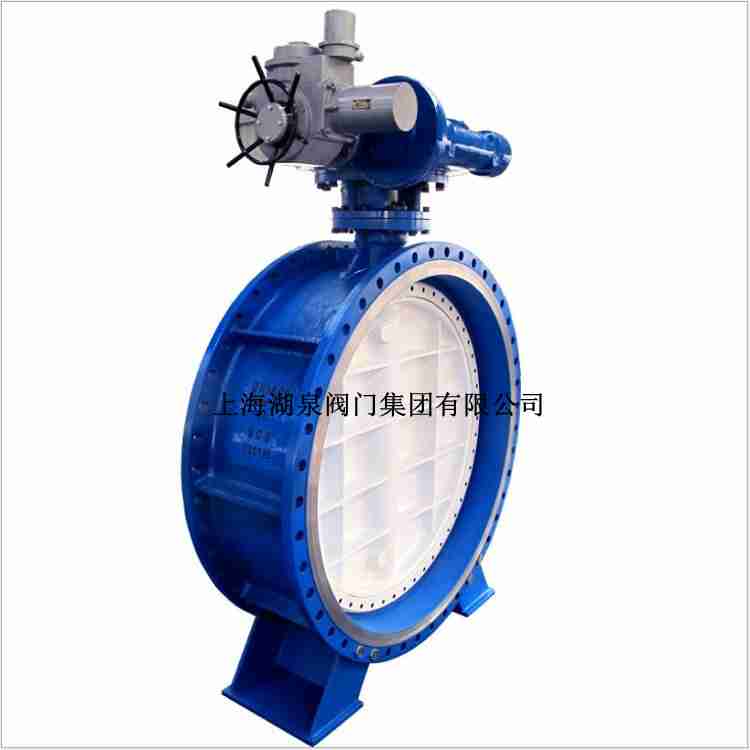

上海湖泉閥門集團有限公司d943h-10C/16C大口徑電動三偏心硬密封蝶閥生產廠家采用的彈性密封圈和三偏心多層次金屬硬密封結構，廣泛應用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的性，使用壽命長，本閥具有雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。                                                                        湖泉閥門廠家d943h-10C/16C大口徑三偏心硬密封電動蝶閥它具有很多優點：本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。閥體不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。可以多工位（旋轉90°或180°）安裝，便于用戶使用。用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。 公稱壓力或壓力級：PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K 公稱通徑或口徑：DN40～2000 連接方式：法蘭連接、對夾連接、對焊連接及凸耳對夾連接適用溫度：-196℃～700℃ 驅動方式：手動、蝸輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料：HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。 d943h-10C/16C大口徑電動三偏心硬密封蝶閥產品技術參數

產品名稱	電動法蘭式硬密封蝶閥
產品型號	D943H、D943Y、D943W
公稱通徑	DN40～DN1400
壓力范圍	1.0MPa-4.0MPa
閥體材質	鑄鋼、不銹鋼304/316/316L



公稱通徑DN	外形尺寸						連接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	長		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48
